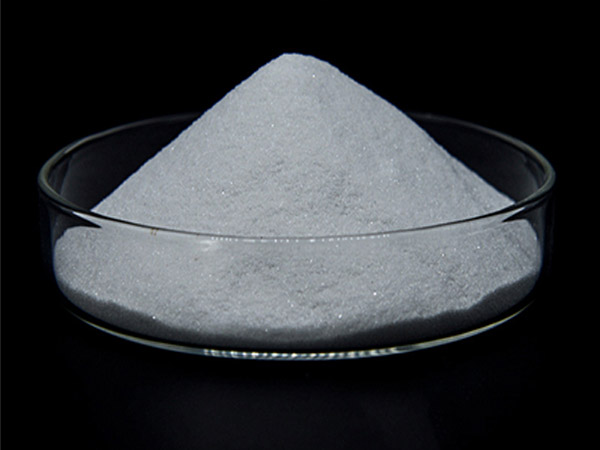

白剛玉人造磨料的一種。三氧化二鋁(Al2O3)含量在99%以上，并含有少量氧化鐵、氧化硅等成分，呈白色。產(chǎn)品粒度按國際標準以及各國標準生產(chǎn)，可按用戶要求粒度進行加工。那么白剛玉磨料的研磨方法有哪些呢？今天海旭磨料白剛玉廠家帶大家一起了解下白剛玉磨料的研磨方法。

    白剛玉磨料的研磨方法：

    研磨方法一般可分為濕研﹑干研和半干研3類。


    1、濕研﹕又稱敷砂研磨﹐把液態(tài)研磨劑連續(xù)加注或涂敷在研磨表面﹐磨料在工件與研具間不斷滑動和滾動﹐形成切削運動。

    2、濕研一般用于粗研磨﹐所用微粉磨料粒度粗于W7。

    3、干研﹕又稱嵌砂研磨﹐把磨料均勻在壓嵌在研具表面層中﹐白剛玉研磨時只須在研具表面涂以少量的硬脂酸混合脂等輔助材料。干研常用于精研磨﹐所用微粉磨料粒度細于W7。

    4、半干研﹕類似濕研﹐所用研磨劑是糊狀研磨膏。研磨既可用手工操作﹐也可在研磨機上進行。工件在研磨前須先用其它加工方法獲得較高的預加工精度﹐所留研磨余量一般為5～30微米。

    研具是使工件研磨成形的工具﹐同時又是研磨劑的載體﹐硬度應低于工件的硬度﹐又有一定的耐磨性﹐常用灰鑄鐵制成。濕研研具的金相組織以鐵素體為主﹔干研研具則以均勻細小的珠光體為基體。
